散熱器

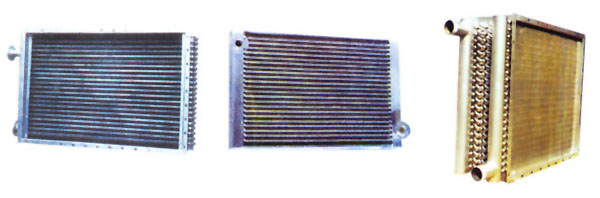

SZGL型散熱器是一種新型的換熱裝置，它采用了具有優良技術性能的鋼鋁復合翅片管和用以補償熱應力的浮頭式結構，因此，它是以導熱油（也稱有機熱載體或熱媒體）為傳熱介質進行空氣加熱換熱裝置的選擇。近年來，該散熱器在紡織、印染、橡膠、制革、木材加工、糧油食品加工、涂裝烤漆等行業中已得到廣泛應用，均取得滿意的效果。
鋼鋁復合翅片管制造工藝，它是鋼、鋁復合后在專用機床上軋制而成，使鋼基管與鋁翅片結合緊密，它具有熱阻小、穿熱性能好、強度高、流動損失小、防腐性能強、工作壽命長等優點。
浮頭式結構保證了散熱器在溫差較高的工作環境中及設備開始運行時的巨大熱應力能得到有效的補償。
SZGL型散熱器可有不同表面管長、管數及排數組成多種規格，其流程可根據用戶需要制成雙排高度160、三排200、四排260及多排，使用部門可根據需要任意選用。
鋼（銅）鋁復合翅片管規格性能：|
外徑D（mm）
|
翅片高度h（mm）
|
翅片節距t（mm）
|
基管規格d（mm）
|
翅片根徑δ（mm）
|
總外表面積（m2/m）
|
使用溫度（℃）
|
|
40
|
10
|
2.5
|
18
|
0.8
|
0.8
|
≤300
|
|
44
|
11
|
2.5
|
22
|
0.8
|
0.45
|
≤300
|
|
50
|
12
|
2.5
|
25
|
1
|
1.2
|
≤300
|
|
57
|
15
|
3
|
25
|
1
|
1.56
|
≤300
|
SZGL型散熱器型號規格表示方法：
型號—迎風面長的分米數化整×迎風面寬的分米數化整。如：迎風面長為1000mm，迎風面寬為837mm。則為：FUL—10×8

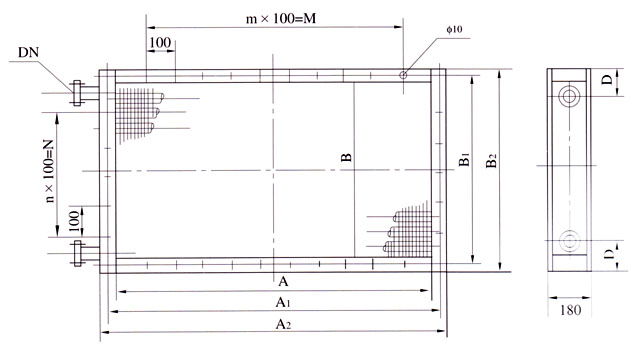

SZGL型散熱器外形尺寸及主要參數（此表散熱管外徑為Φ50）：
|
型號
|
迎風面積m2
|
散熱面積m2
|
凈通風截面積m2
|
表面管數
|
排數
|
連接管DN(in)
|
尺寸
|
||||||||||
|
A
|
B
|
A1
|
A2
|
B1
|
B2
|
D
|
n
|
N
|
m
|
M
|
|||||||
|
SZGL-5×5
|
0.257
|
10.854
|
0.123
|
9
|
2
|
1[1/2]
|
500
|
513
|
560
|
600
|
553
|
593
|
75
|
4
|
400
|
4
|
400
|
|
8×5
|
0.410
|
17.366
|
0.196
|
800
|
860
|
900
|
7
|
700
|
|||||||||
|
10×5
|
0.513
|
21.708
|
0.245
|
1000
|
1060
|
1100
|
9
|
900
|
|||||||||
|
6×6
|
0.405
|
17.366
|
0.191
|
12
|
2
|
1[1/2]
|
600
|
675
|
660
|
700
|
715
|
755
|
75
|
5
|
500
|
5
|
500
|
|
8×6
|
0.54
|
23.155
|
0.255
|
800
|
860
|
900
|
7
|
700
|
|||||||||
|
10×6
|
0.675
|
28.944
|
0.317
|
1000
|
1060
|
1100
|
9
|
900
|
|||||||||
|
12×6
|
0.81
|
34.733
|
0.381
|
1200
|
1260
|
1300
|
11
|
1100
|
|||||||||
|
8×8
|
0.67
|
28.944
|
0.313
|
15
|
2
|
2
|
800
|
837
|
860
|
900
|
877
|
918
|
75
|
7
|
700
|
7
|
700
|
|
10×8
|
0.837
|
36.18
|
0.391
|
1000
|
1060
|
1100
|
9
|
900
|
|||||||||
|
12×8
|
1.004
|
43.416
|
0.469
|
1200
|
1260
|
1300
|
11
|
1100
|
|||||||||
|
14×8
|
1.172
|
50.652
|
0.547s
|
1400
|
1460
|
1500
|
13
|
1300
|
|||||||||
|
14×10
|
1.474
|
64.159
|
0.683
|
19
|
2
|
2[1/2]
|
1400
|
1053
|
1460
|
1500
|
1093
|
1133
|
75
|
9
|
900
|
13
|
1300
|
|
16×10
|
1.685
|
73.325
|
0.78
|
1600
|
1660
|
1700
|
15
|
1500
|
|||||||||
|
18×10
|
1.895
|
82.490
|
0.878
|
1800
|
1860
|
1900
|
17
|
1700
|
|||||||||
|
18×12
|
2.284
|
99.857
|
1.052
|
23
|
2
|
3
|
1800
|
1269
|
1860
|
1800
|
1309
|
1349
|
75
|
11
|
1100
|
17
|
1700
|
|
20×12
|
2.538
|
110.952
|
1.169
|
2000
|
2060
|
2100
|
19
|
1900
|
|||||||||
|
22×12
|
2.792
|
122.047
|
1.286
|
2200
|
2260
|
2300
|
21
|
2100
|
|||||||||
|
25×12
|
3.173
|
138.69
|
1.461
|
2500
|
2560
|
2600
|
24
|
2400
|
|||||||||
除以上規格外，還可根據用戶需要加工各種特殊規格。
